產品詳情

不銹鋼多層燒結網

不銹鋼多層燒結網_http://www.90wz.cc_不銹鋼燒結網片_第1張

不銹鋼燒結網濾芯

產品概述

不銹鋼燒結網濾芯主要的一點是采用了大量高精度焊接工藝，燒結網濾芯采用卷圓處理后進行合縫焊接，焊接處要圓度，焊接后修正焊縫，可以使整體看起來更加美觀。燒結網是不銹鋼絲網每層不同的結構疊放在一起

產品信息

不銹鋼燒結網濾芯主要的一點是采用了大量高精度焊接工藝，燒結網濾芯采用卷圓處理后進行合縫焊接，焊接處要圓度，焊接后修正焊縫，可以使整體看起來更加美觀。燒結網是不銹鋼絲網每層不同的結構疊放在一起，然后經過燒結、加壓、軋制等工藝制作而成的多孔燒結材料。一般為五層結構，分為保護層、過濾層、分離曾、加強層、支撐層五部分。該種濾材既有穩定的過濾精度，又有較高的強度和剛度。對抗壓強度要求高及過濾力度要求均勻的過濾環境，是一種新型的理想過濾料材。由于其過濾機制為表層過濾，而且網孔孔道光滑，故其具有優異的反洗再生性能，可以反復長期使用，尤其適用于連續化和自動化的操作過程，是認識一種過濾材料都無法比擬的。
不銹鋼燒結網濾芯連接方式
1.標準接口（222/220/226）
2.快接口鏈接
3.螺紋連接
4.法蘭連接
5.拉桿連接
6.特殊定制鏈接

主要特性

1）強度好：由于有第四、第五層作支撐，具有極高的機械強度和耐壓強度。
2）易清洗：由于采用的是表層過濾材料，具有用以清洗的特點，特別適用于反清洗。
3）易加工：適合裁剪、
折彎、沖壓、拉伸、焊接等加工工藝。
4）耐高溫：可承受600攝氏度的高溫。
5）耐腐蝕：由于采用的是SUS316L、304材料，故耐腐蝕性強。
6）過濾精度范圍共1μ-200μ，都有可靠的過濾性能。
7）穩定性：由于有上下兩層絲網做保護，加擴散固熔的燒結工藝其過濾網不易變形。

產品參數

不銹鋼多層燒結網_http://www.90wz.cc_不銹鋼燒結網片_第2張

不銹鋼多層燒結網_http://www.90wz.cc_不銹鋼燒結網片_第3張

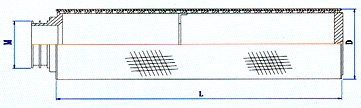

規格型號：ZH-FS-D/L-R ZH-哲瀚 FS-燒結網濾芯 D-直徑 L-長度 R-過濾精度


規格型號	L(mm)	D(mm)	M	過濾面積	R(μm)
FS-50/250-R	250	50	密封環；法蘭DOE;?SOE	0.04M2	2,?5,?10,?15, 20,?30,?40,?75, 100,150,200, 300,500
FS?-50/500-R	500			0.08M2
FS-50/750-R	750			0.11M2
FS-50/1000-R	1000			0.15M2
FS-60/500-R	500	60		0.09M2
FS-70/500-R	500	70		0.11M2
FS-80/500-R	500	80		0.13M2
FS-100/500-R	500	100		0.16M2
FS-120/500-R	500	120		0.19M2
FS-150/500-R	500	150		0.23M2
FS-200/500-R	500	200		0.31?M2
FS320-500/-R	500	320		0.50?M2
FS-*/*-R	....	....		....


規格型號	L(mm)	D(mm)	M	過濾面積	R(μm)
FS-65/125-R	125	65	226 222 1"BSP 1"NPT	0.02M2	2,?3,?5,?7,?10, 15,?20,?25,?30, 40,?60,?75, 100,?150,?200, 300,?500
FS-65/250-R	500	65		0.05M2
FS-65/300-R	300	65		0.06?M2
FS-65/500-R	500	65		0.10M2
FS-65/750-R	750	65		0.15?M2
FS-65/1000-R	1000	65		0.20?M2
FS-70/250-R	250	70		0.05M2
FS-70/500-R	500	70		0.10M2
FS-70/1000-R	1000	70		0.21M2


規格型號	L(mm)	D(mm)	M	過濾面積	R(μm)
FS-14/250-R	250	14	M14x1P M14x1.25P	0.01M2	2,?5,?10,?15, 20,?30,?40,?75, 100,150,200, 300,500
FS-14/500-R	500			0.02M2
FS-14/1000-R	1000			0.04M2
FS-25/250-R	250	25	M20x1.5	0.02M2
FS-25/500-R	500			0.04M2
FS-25/750-R	750			0.06M2
FS-25/1000-R	1000			0.08M2
FS-35/500-R	500	35	M20x2P M20x2.5P	0.046M2
FS-35/1000-R	1000	35	M20x2P M20x2.5P	0.093M2
FS-50/1000-R	1000	50	M36x2	0.140M2

燒結絲網的主要技術指標：
燒結絲網的主要技術指標：
名義精度 (μm)	精度 98% (μm)	過濾層 (mesh)	阻力系數 (cm)	氣泡點壓力 (mmH2o)	厚度 (%)	抗拉強度?(kgf/mm2)	厚度 (mm)	重量 (kg/m2)


2	8月9日	325x2300	14x105	280	38--48	7--12	5層 1.7 6層 3.5	5層 8.4 6層 14.4
5	12月14日	200x1800	12x105	250
10	16-18	165x1400	7x105	220
20	28-32	165x800	4x105	180
40	58-63	50x250	4x105	150
75	80-86	200x200	2x105	70
100	104-110	150x150	2x105	60

燒結粉末的主要技術指標：
燒結粉末的主要技術指標：
精度 (μm)	厚度	孔隙率	納污量	透氣度
精度 (μm)	(mm)	(%)	(mg/cm2)	(L/dm2·min)
6	2	28	6.47	0.12
10	2	33	7.56	0.97
15	2	31	1.16	1.6
17.5	3	37	3.6	2.27
18	2	29	5.5	5.5
26	2	33	3.4	10.87
40	3	37	4.46	15.1
43	3	43	9.4	14.5

應用范圍

1) 用于極高溫環境做分散冷卻的材料。
2) 用于粉體行業中氣體均勻地應用，鋼鐵行業中的流體板。
3) 用于氣體分布流化床孔板材料。
4) 用于高爐噴送煤粉流太化和濃相輸送系統。
5) 制藥行業中物料的過濾，洗滌干燥。
6) 催化劑支撐隔柵。
7) 用于聚酯、油品、食品材料、化工化纖產品的過濾，也用于處理和氣體的過濾。
